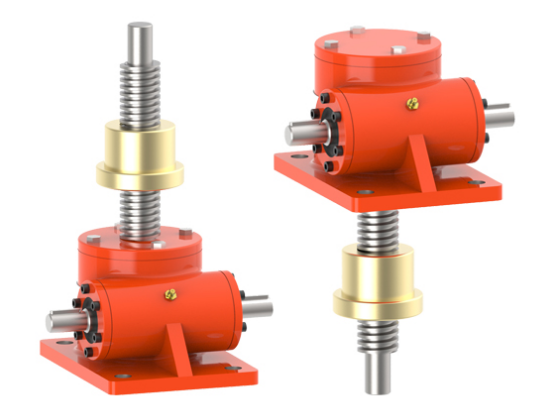

蝸輪絲桿升降機是一種常見的線性傳動設備，其工作原理是通過蝸輪蝸桿的旋轉帶動絲杠做直線運動，完成上下升降或水平推拉的動作。
絲桿升降機的運動形式有兩種，絲桿運動式和螺母運動式：絲桿運動式：蝸輪與螺桿為螺紋連接，螺桿作軸向運動。螺桿旋轉穿過箱體做直線運動，要實現單臺升降，必須依靠螺桿端與負載連接且負載有導柱或外力的牽扯使螺桿與負載相對靜止，這樣才能讓螺旋升降器絲桿受內螺母旋轉做升降直線傳動，完成升降或推拉動作。
在一些工況使用環境中如不能保證螺桿端與負載可以達到相對靜止的狀態此時需要對螺桿做防旋轉加工，防旋轉顧名思義就是螺桿不能旋轉，需要在螺桿上銑出一條鍵槽，當作導向槽，鍵槽沿上蓋上裝有的鍵做導向，螺桿在內螺母的驅動下沿著上蓋鍵的方向做直線升降傳動，這種結構在單臺使用時常見，不需要負載有導柱或外力的牽扯就可以完成升降或推拉動作。
絲桿升降機防旋轉螺母運動式：螺桿裝配在螺旋升降機機機座上，工作時螺桿不會穿過機座做升降，由內螺母帶動旋轉，配在螺桿上的升降螺母在有效的螺桿行程內做直線傳動，機械負荷連接在升降螺母上，與升降螺母在有效的行程內完成升降或推拉動作。
